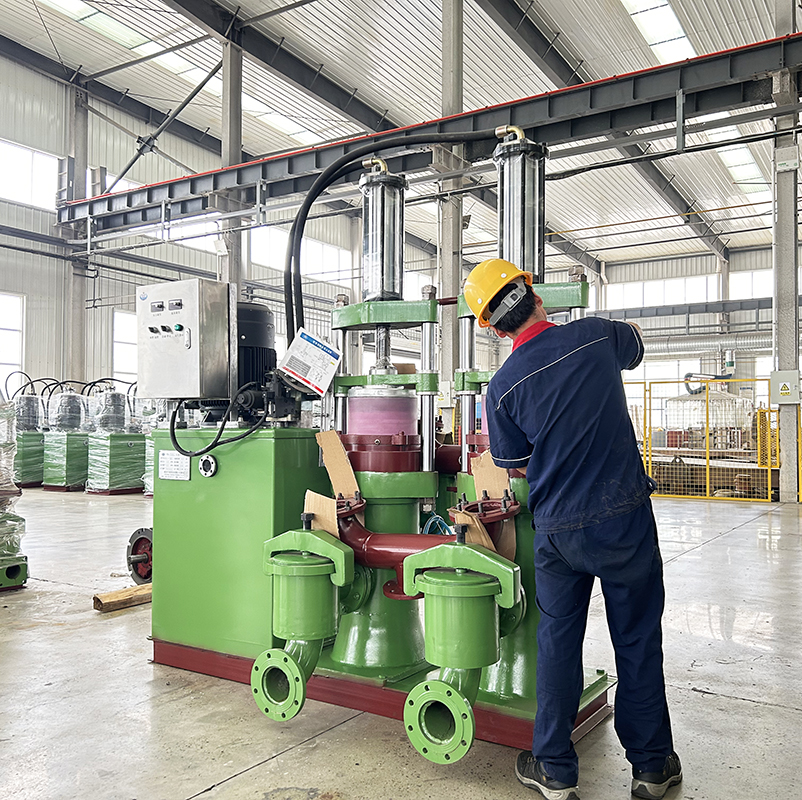

YB200-19油壓泥漿栓塞泵的結構概述

　　YB200-19油壓泥漿栓塞泵是一種專門用于輸送泥漿、陶瓷泥漿、水煤漿等高濃度、高固體含量物料的泵。其結構主要包括以下幾個部分：

　　液壓驅動系統：該泵由一個小型的液壓站驅動，液壓站包括電機、油泵、控制閥組件、濾油器等關鍵部件。電機驅動油泵產生高壓油，通過控制閥組件的調節，高壓油被分配到兩個油缸中。

　　雙缸雙作用結構：泵采用雙缸雙作用設計，即兩個油缸交替工作。每個油缸都帶動一個陶瓷柱塞進行往復運動。這種設計使得泵在吸入和排出泥漿時能夠連續工作，提高了輸送效率。

　　陶瓷柱塞：柱塞是泵的關鍵部件之一，采用陶瓷材料制成。陶瓷材料具有優異的耐磨性和耐腐蝕性，能夠在輸送高濃度、高固體含量物料時保持較長的使用壽命。

　　吸排漿管道：泵配有吸排漿管道，用于將泥漿吸入泵體并排出。管道的直徑和材質根據泵的設計參數和輸送物料的性質進行選擇。

　　其他輔助部件：泵還包括油箱、油箱容積指示器、壓力表、安全閥等輔助部件，用于保證泵的正常運行和安全性。

　　工作原理

　　當電機驅動油泵產生高壓油時，高壓油通過控制閥組件的調節被分配到兩個油缸中。兩個油缸交替工作，每個油缸都帶動一個陶瓷柱塞進行往復運動。當一個油缸的活塞向前移動時，其對應的陶瓷柱塞會吸入泥漿;同時，另一個油缸的活塞向后移動，其對應的陶瓷柱塞則排出泥漿。這種交替吸入和排出泥漿的過程實現了泥漿的連續輸送。

　　結論

　　雖然無法直接提供YB200-19油壓泥漿栓塞泵的結構圖，但通過上述描述，您可以對該泵的基本結構和工作原理有一個大致的了解。如果您需要更詳細的結構圖或技術資料，建議您聯系該泵的制造商或供應商，他們通常能夠提供專業的技術支持和資料服務。

　　此外，值得注意的是，不同品牌和型號的油壓泥漿栓塞泵在結構上可能存在差異，因此在具體選擇和使用時，應仔細查看產品說明書和技術資料，以確保泵的性能和參數符合您的實際需求。
