含水80%市政污泥輸送系統

時間:2022-02-17 09:25:43 查看:0

項目總圖項目總圖市政污泥輸送系統工作原理及工作流程工作流程:污泥存入料倉,經破拱滑架將泥料破拱,由螺旋輸送機將污泥送入污泥泵入口,實現喂料,再由污泥泵將污泥送入調理池。工作原理:1,破拱滑架由綜合液壓站控制倉體兩端,共四個油缸,帶動滑架體在倉底進行往返交錯運送,實現泥料破拱及刮泥。2,螺旋輸送機采取雙螺旋結構進行泥料喂送。3,粘稠物料泵由液壓系統驅動A、B兩缸及擺缸進行工作交替,當A、B主缸互相交

銷售熱線:134 8849 0229
產品簡介

華星料倉帶污泥泵-1

項目總圖


>系統好的部分:料倉頂部結構

系統第二部分 YNC粘稠物料輸送泵

系統第三部分 滑架

系統第四部分 電氣柜

第五部分 油管連接

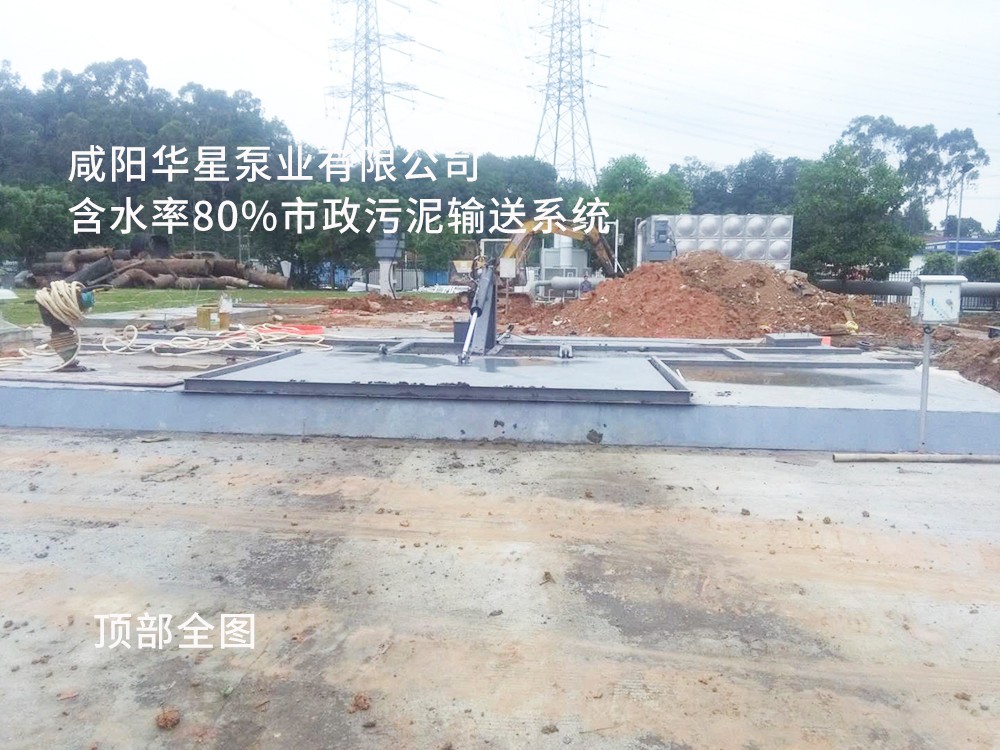

頂部全圖-3

項目總圖


  市政污泥輸送系統工作原理及工作流程


  工作流程:


  污泥存入料倉,經破拱滑架將泥料破拱,由螺旋輸送機將污泥送入污泥泵入口,實現喂料,再由污泥泵將污泥送入調理池。


  工作原理:


  1,破拱滑架由綜合液壓站控制倉體兩端,共四個油缸,帶動滑架體在倉底進行往返交錯運送,實現泥料破拱及刮泥。


  2,螺旋輸送機采取雙螺旋結構進行泥料喂送。


  3,粘稠物料泵由液壓系統驅動A、B兩缸及擺缸進行工作交替,當A、B主缸互相交替運動時,擺缸帶動泵腔中的S管相應轉動,分別與A、B主缸互換連通,完成吸料、出料。


系統好的部分:料倉頂部結構

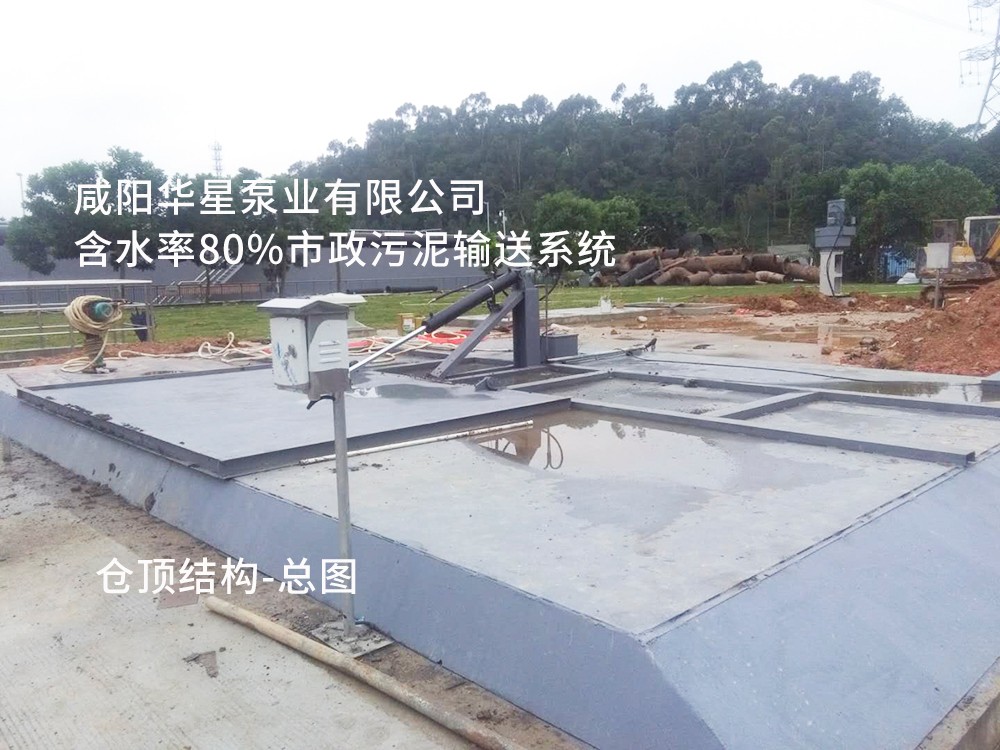

倉頂結構2-總圖

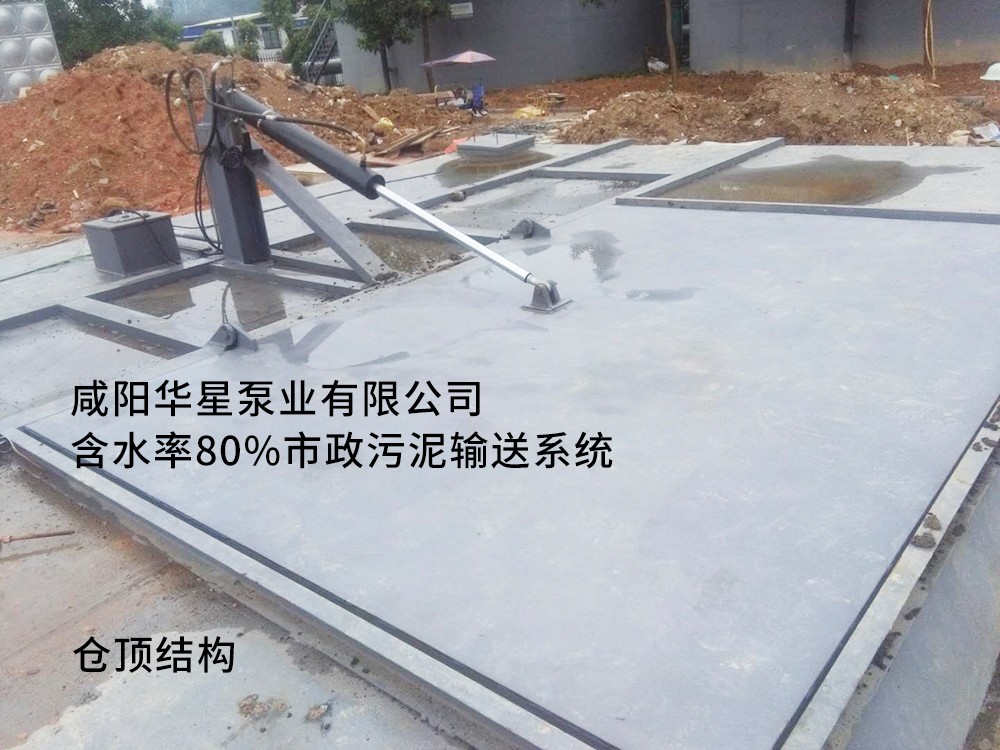

倉頂結構

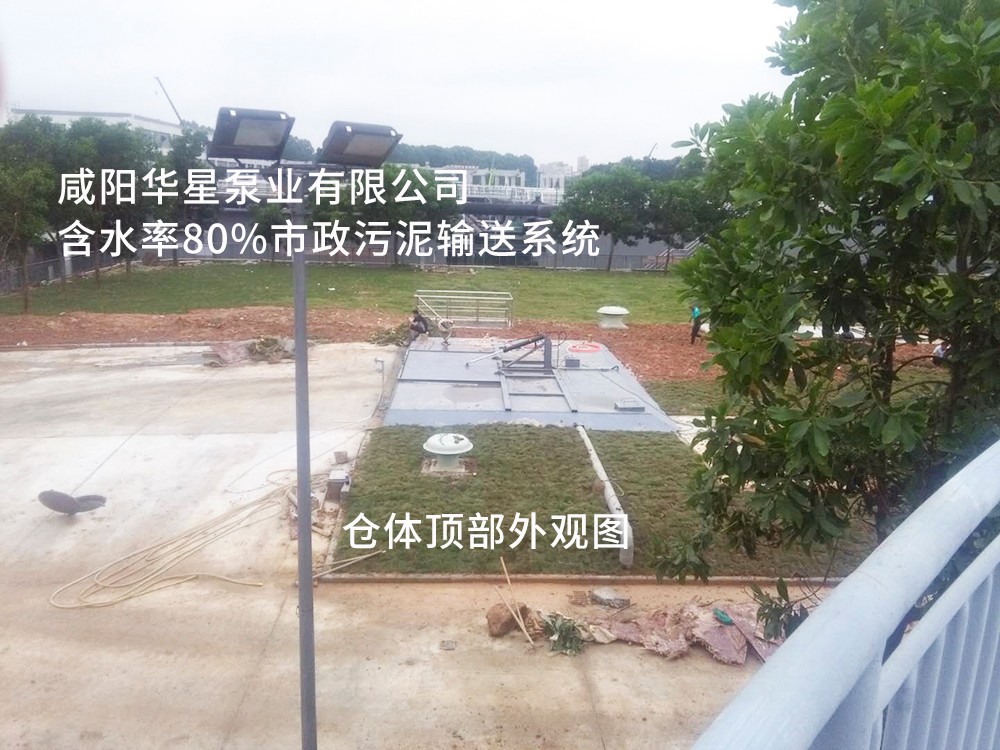

倉體頂部外觀詳圖-2

倉頂外觀圖

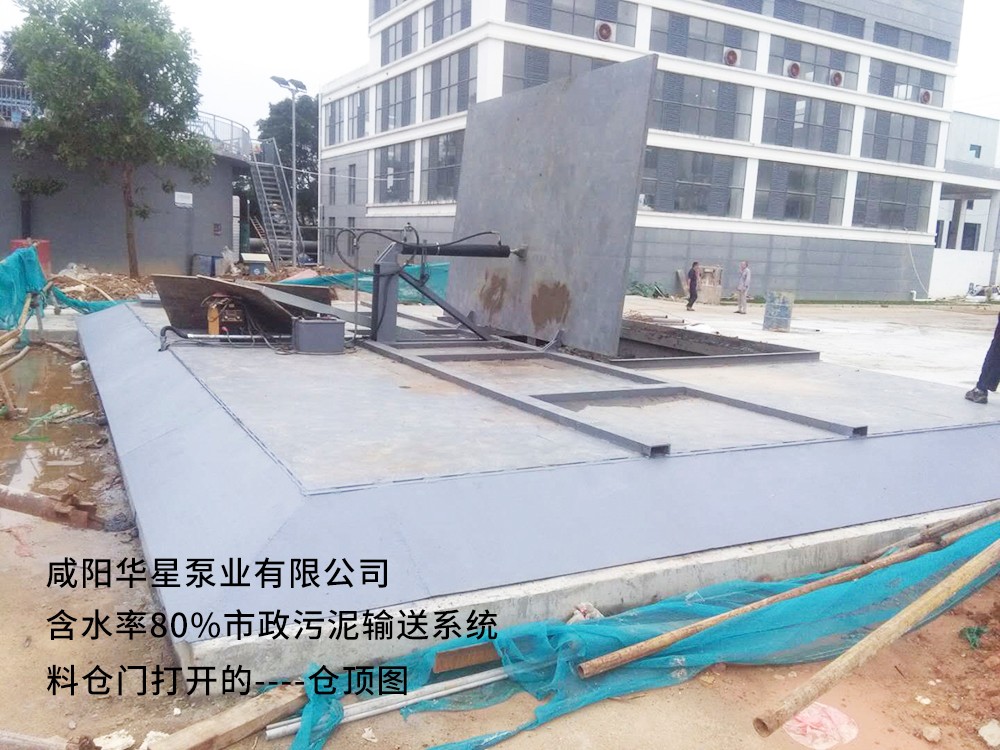

門打開的----倉頂圖-4

料倉門打開

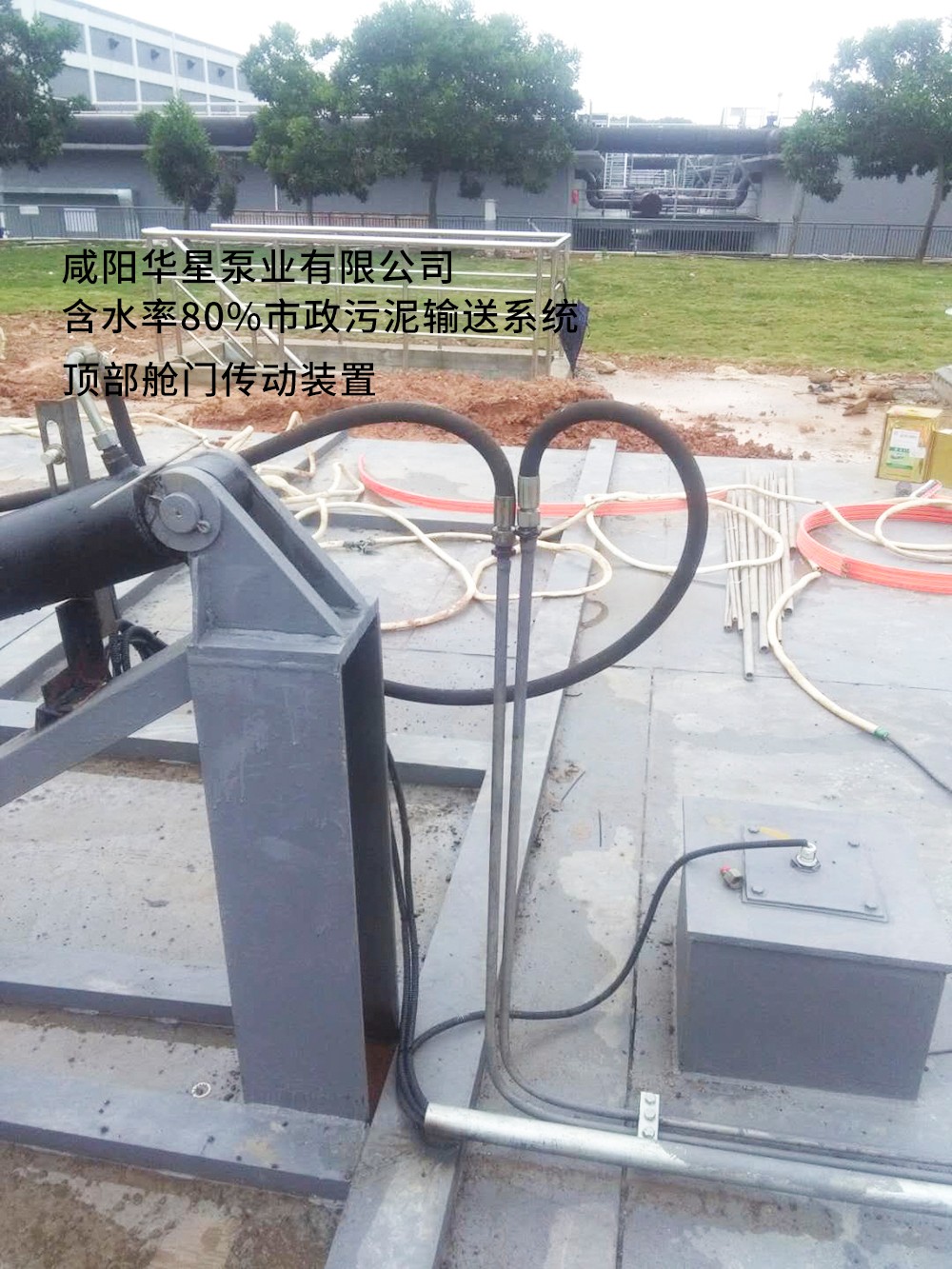

頂部艙門傳動裝置-5

頂部艙門傳動裝置

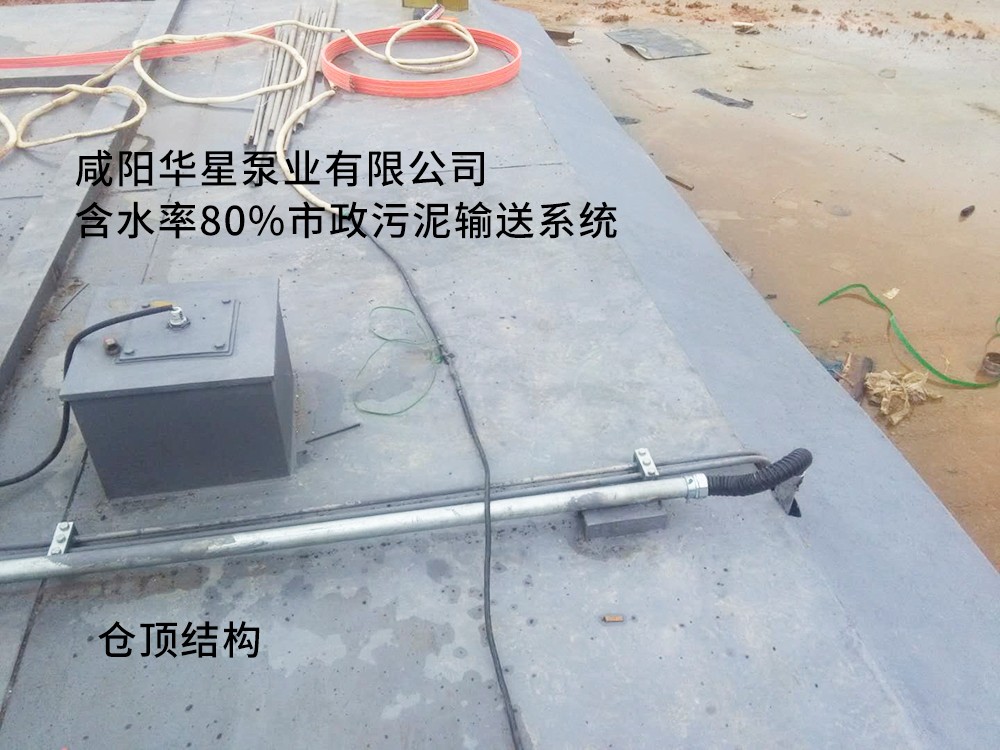

倉頂結構-7

料倉頂結構


倉頂結構-8

料倉聽結構

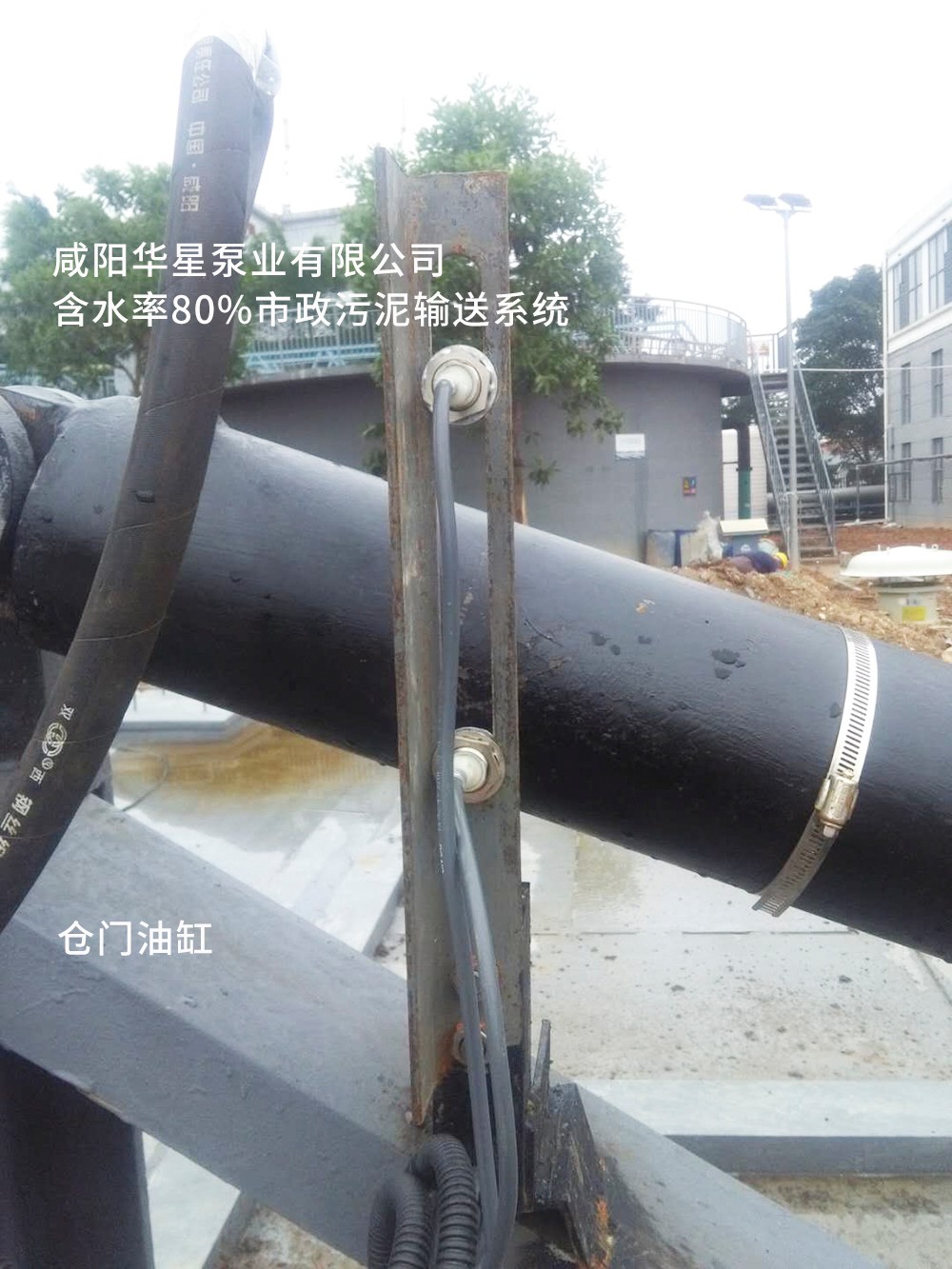

倉門油缸-9

料倉門油缸

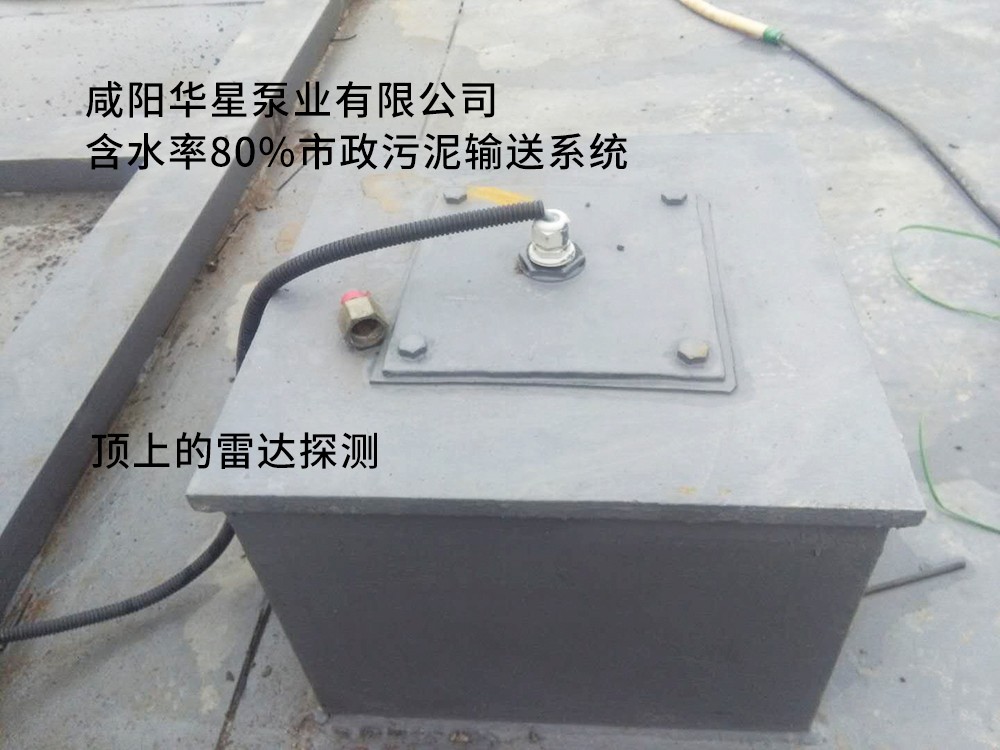

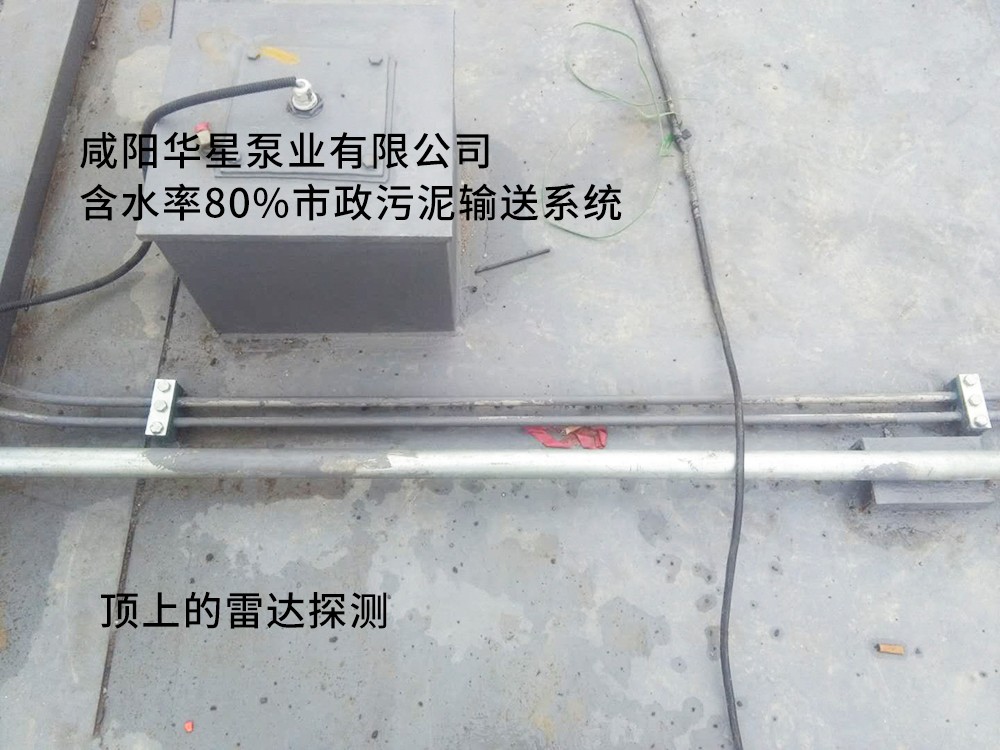

頂上的雷達探測-010

料倉頂雷達探測


頂上的雷達探測-011

料倉頂雷達探測

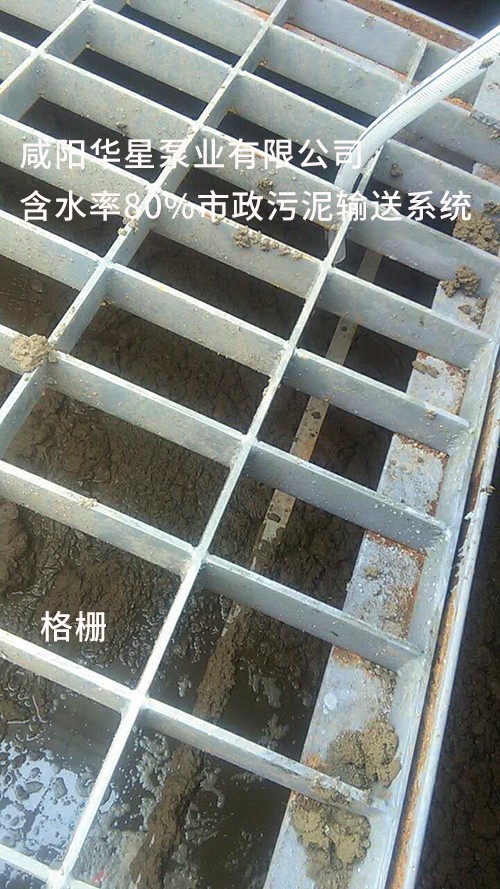

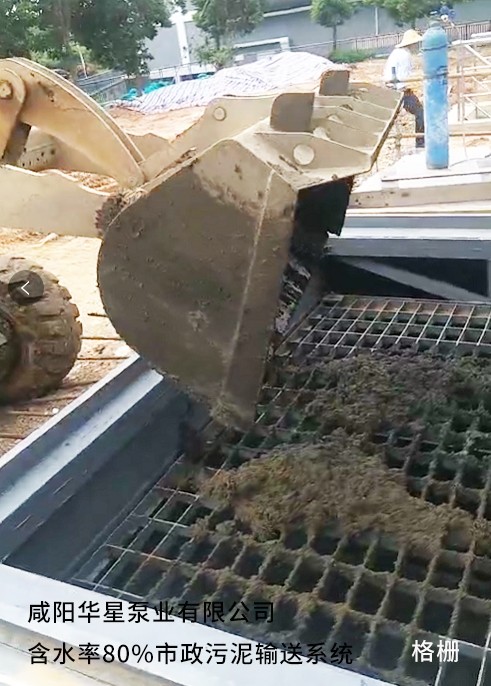

格柵777

格柵


格柵-060

格柵



系統第二部分 YNC粘稠物料輸送泵


1-20010309133AK

華星YNC粘稠物料輸送泵及螺旋輸送機產品圖片

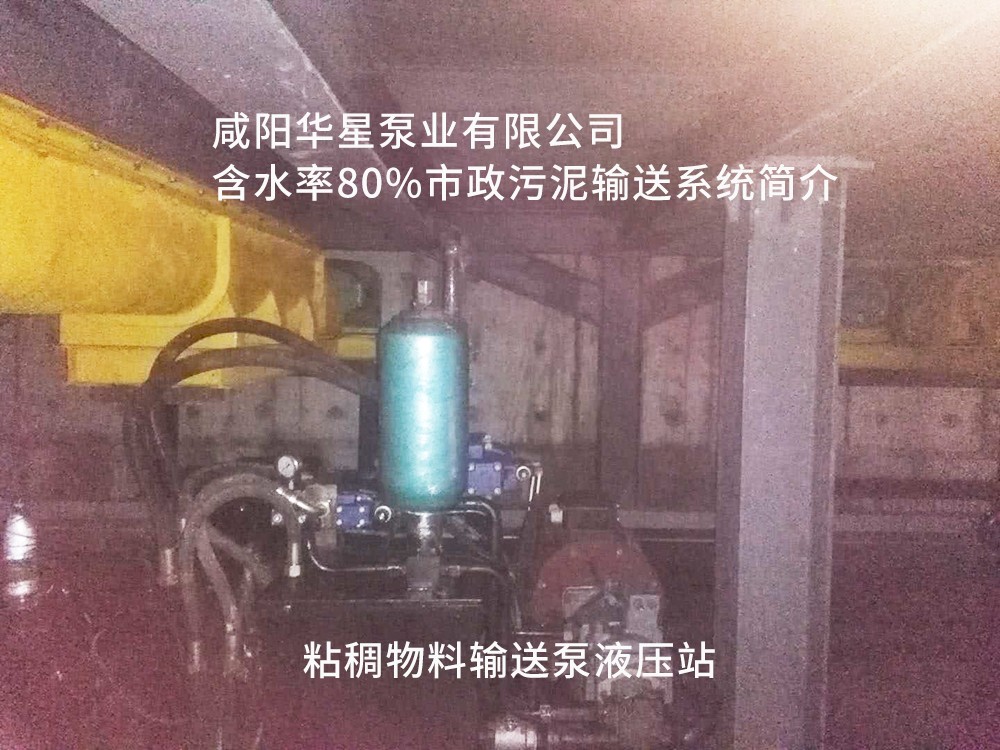

YNC粘稠物料輸送泵液壓站

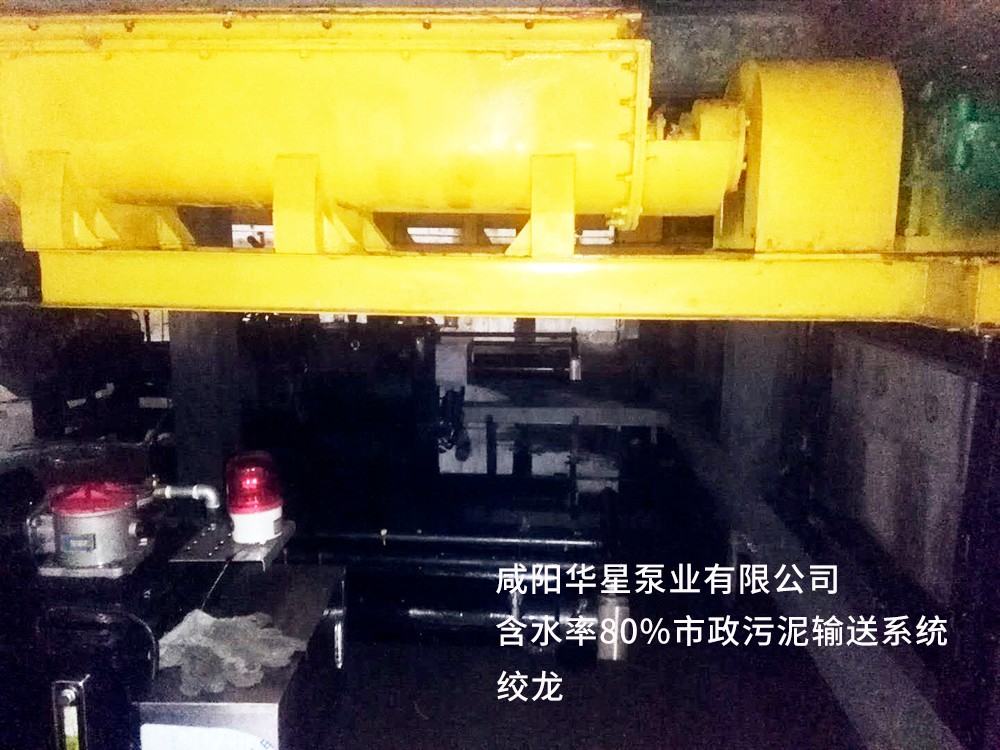

螺旋輸送機(絞龍)

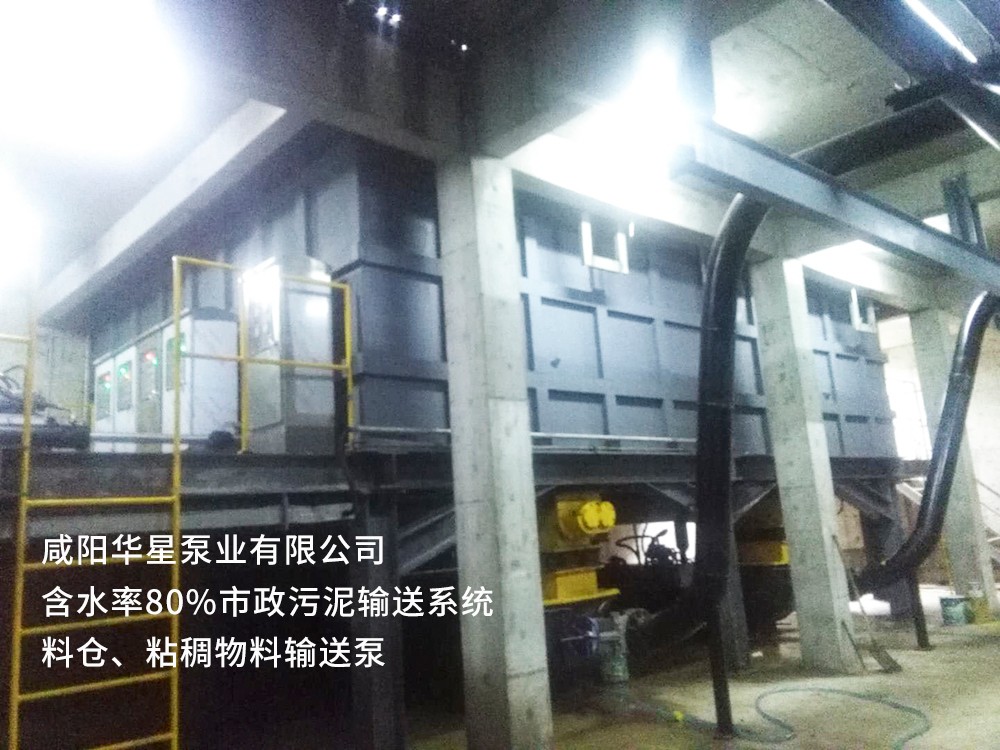

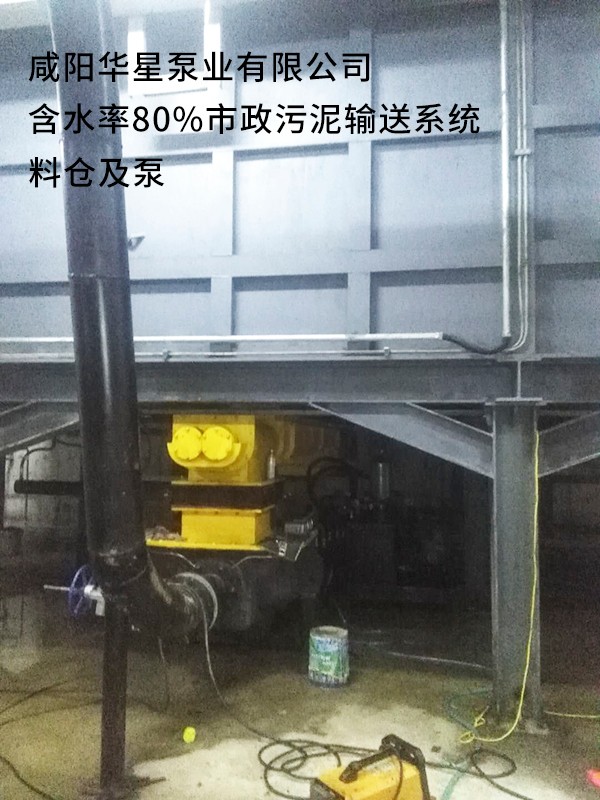

料倉及粘稠物料輸送泵




倉頂、油管引線圖-08

油管引線

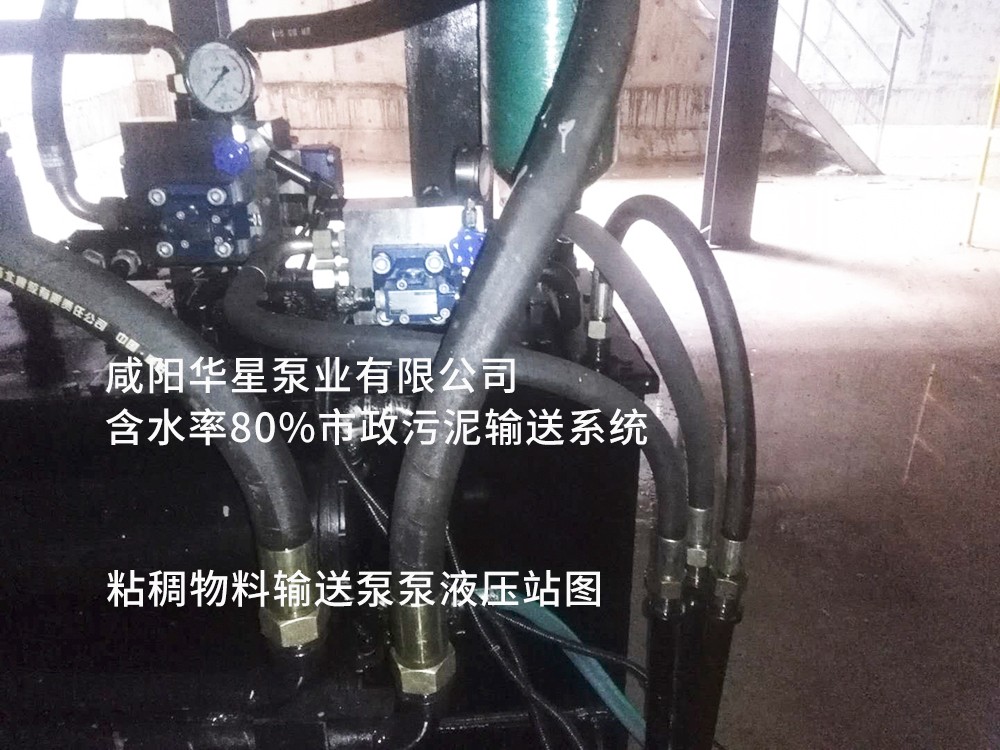

YNC粘稠物料輸送泵液壓站

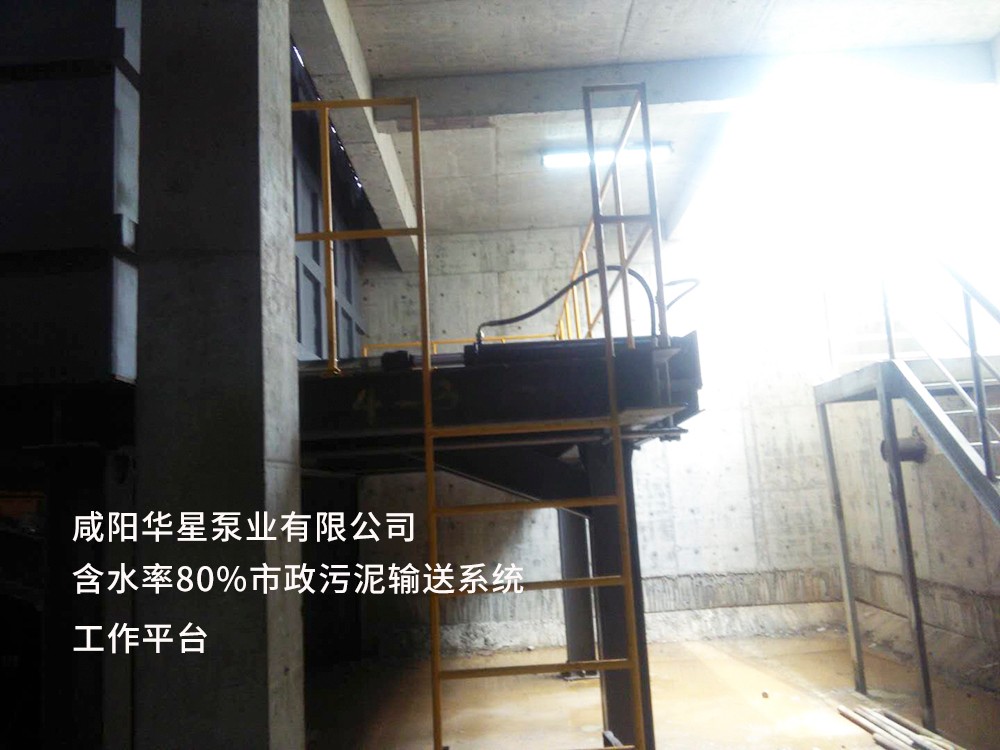

工作平臺-11

工作平臺


系統第三部分 滑架

滑架

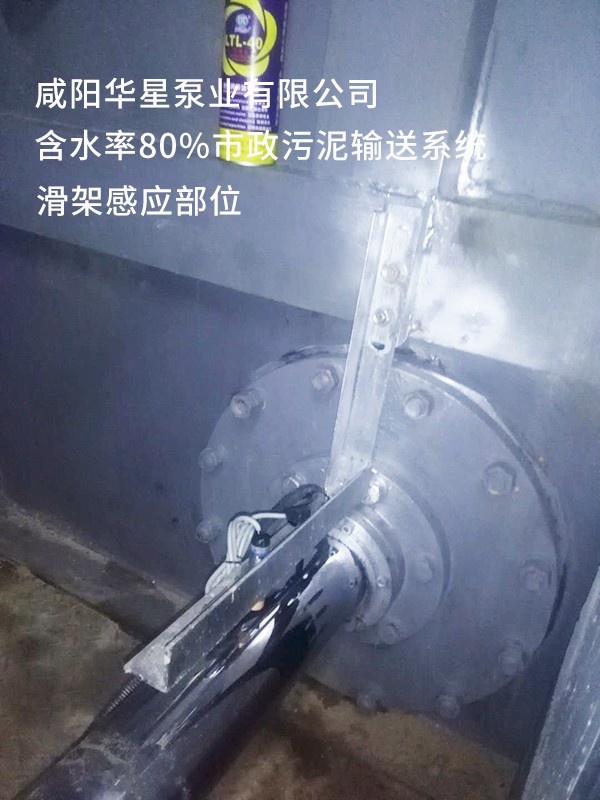

滑架感應部位



滑架油缸定位系統

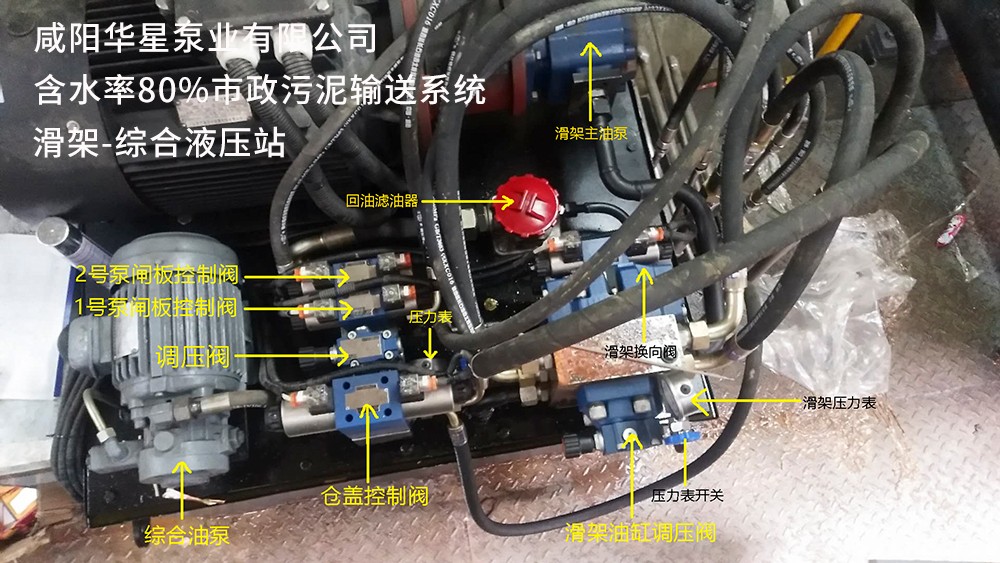

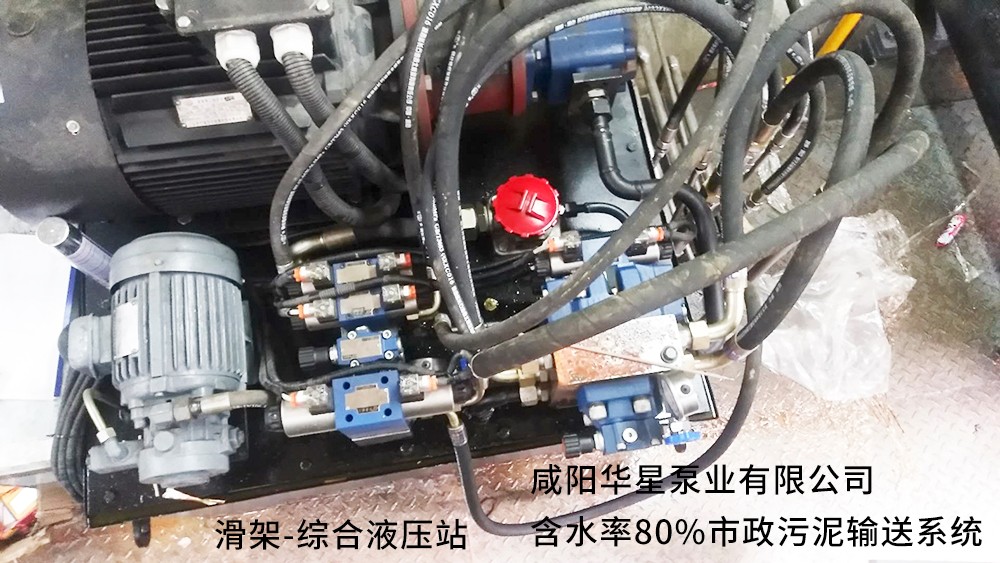

滑架液壓站

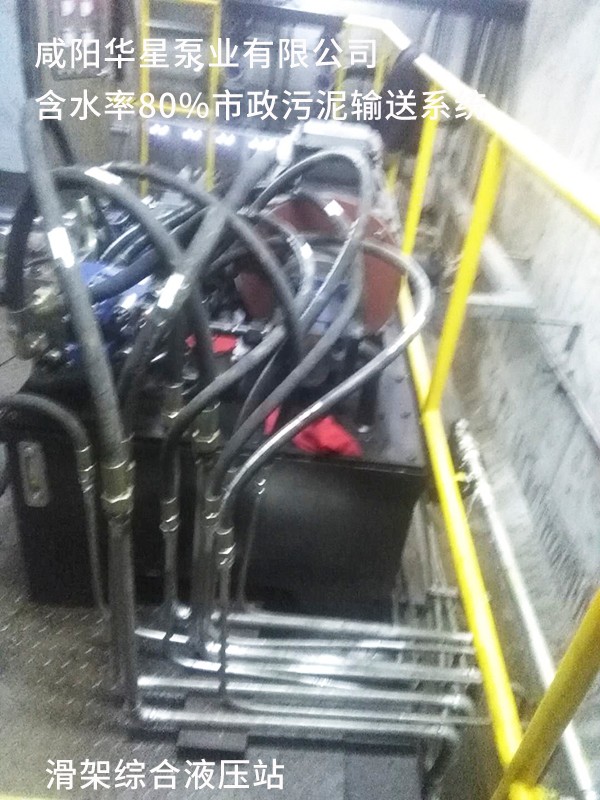

滑架液壓站



滑架液壓站詳細說明



系統第四部分 電氣柜

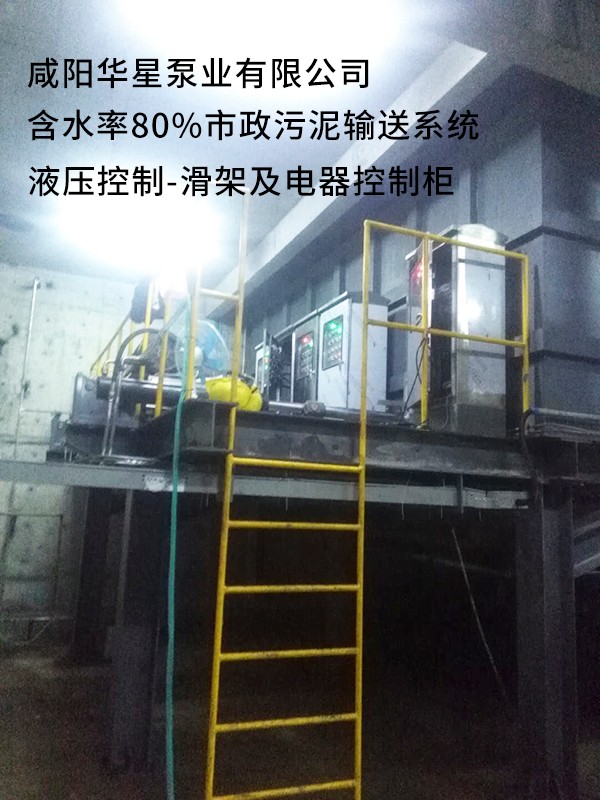

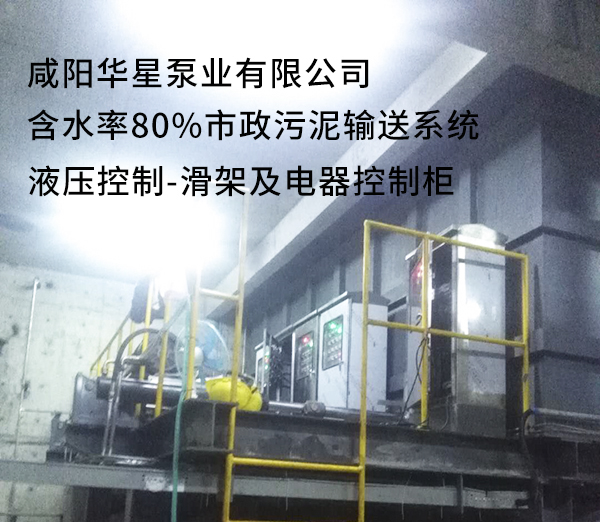

液壓控制-滑架及電器控制柜

電氣柜


含水80%市政污泥處理系統-電器控制柜

電氣柜


第五部分 油管連接

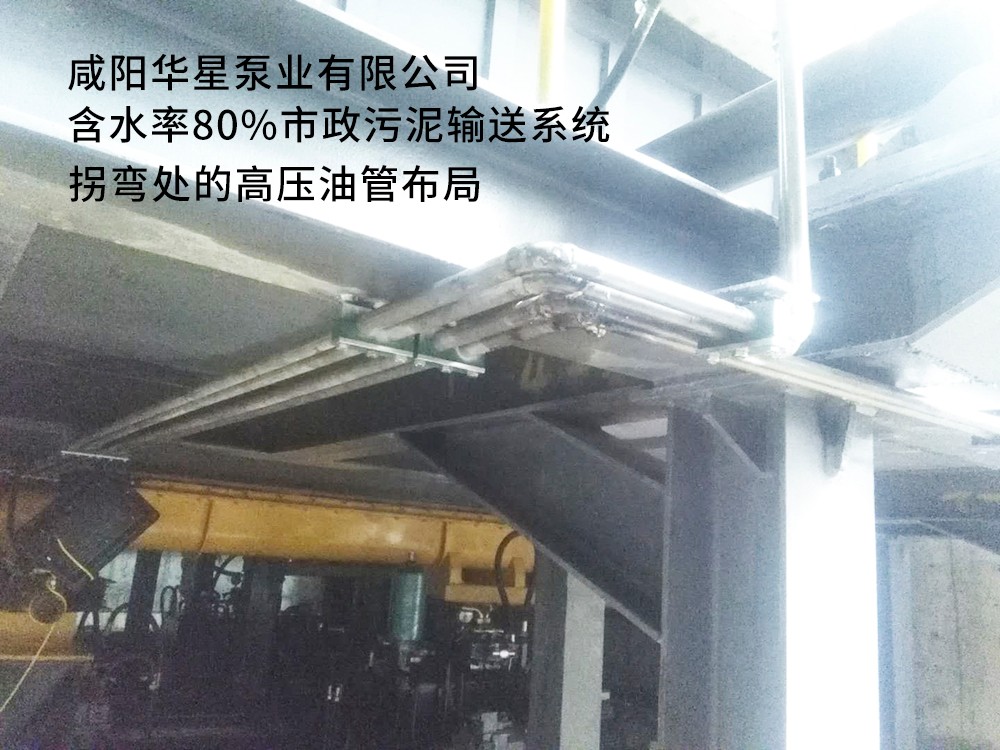

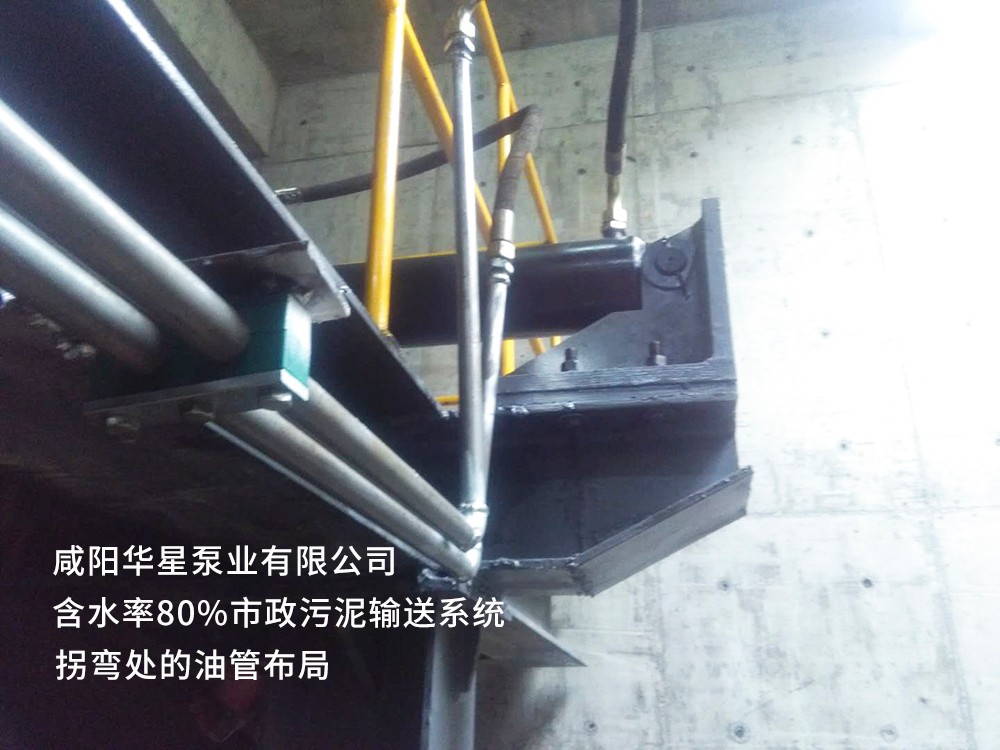

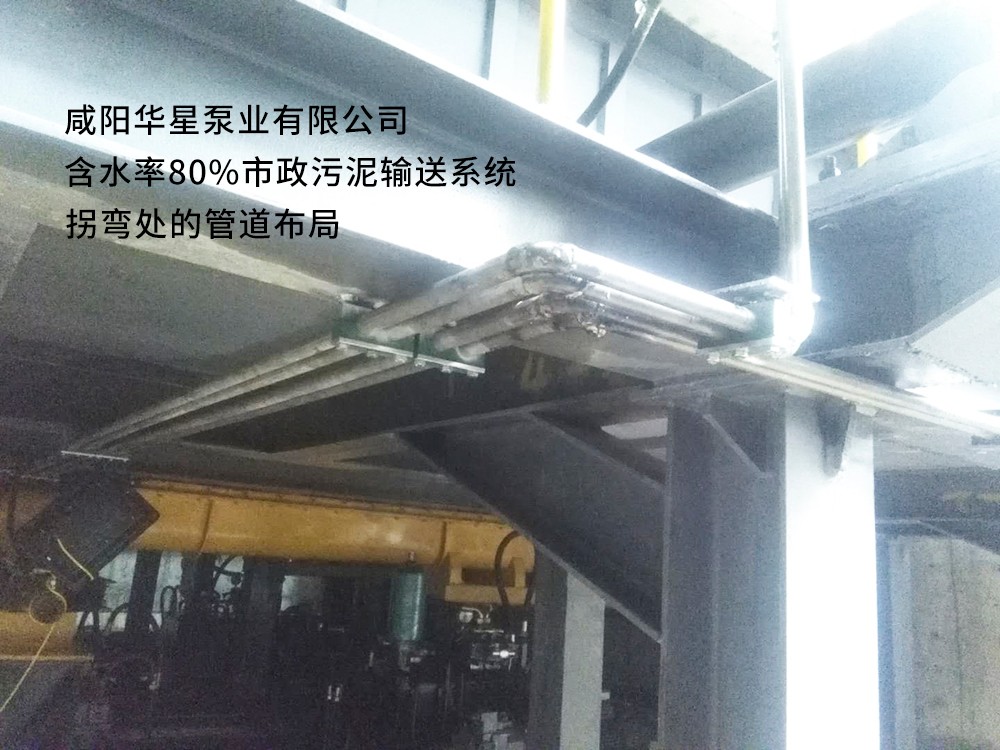

拐彎處油管布局


拐彎處油管布局


拐彎處油管布局

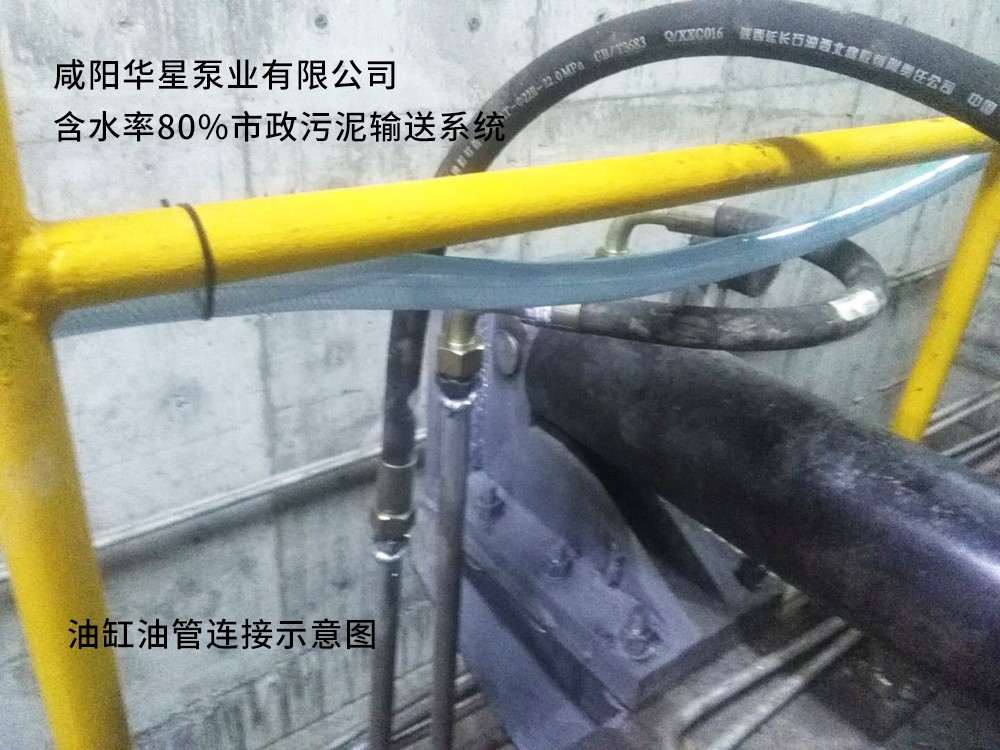

油缸油管連接圖

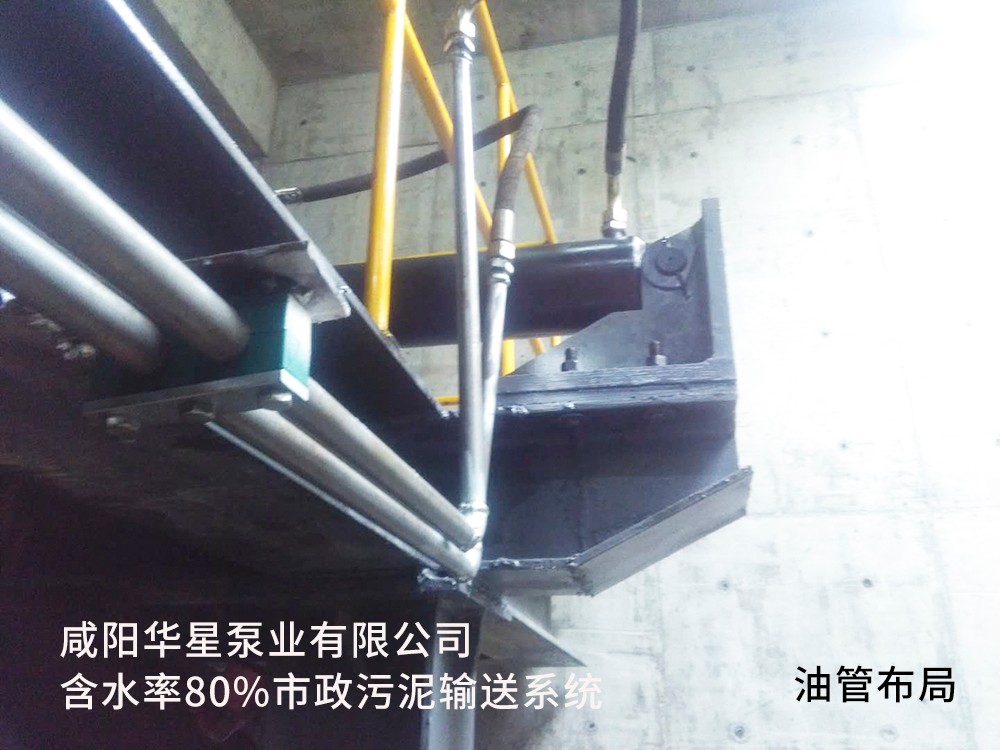

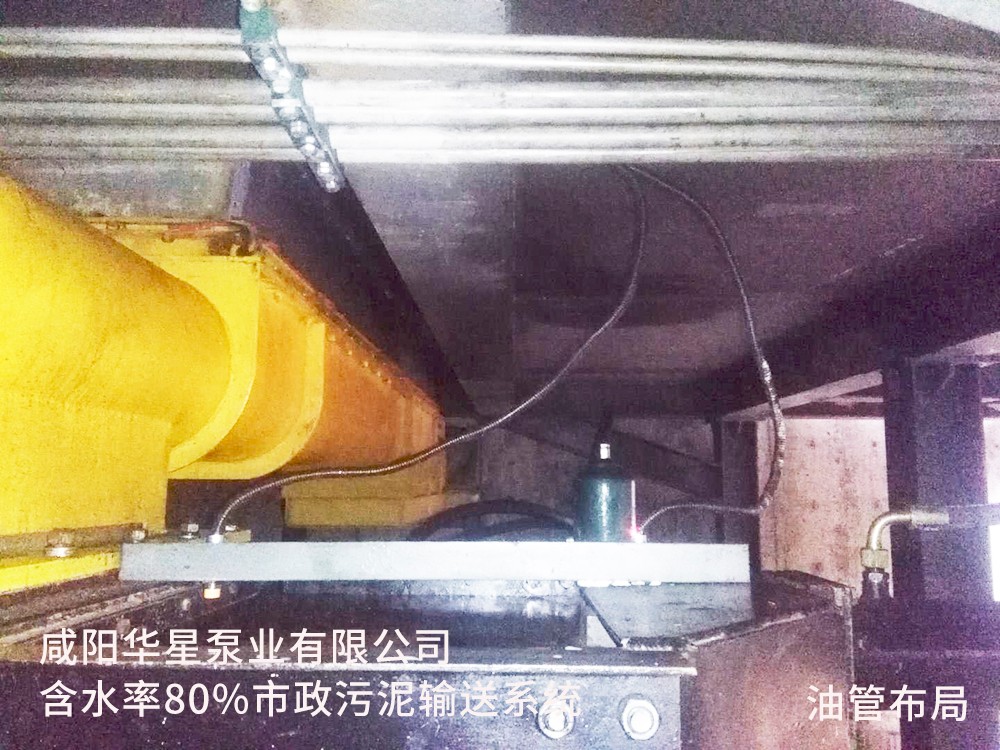

油管布局



油管布局







標簽:市政污泥輸送系統
